Vẻ đẹp của một công trình biểu tượng thường được định hình ngay từ lớp vỏ bên ngoài, và cấu tạo vách kính mặt dựng chính là yếu tố then chốt hiện thực hóa những ý tưởng kiến trúc táo bạo nhất. Hệ thống này không chỉ mang lại diện mạo hiện đại, sang trọng mà còn là giải pháp then chốt cho bài toán về ánh sáng, cách âm, cách nhiệt và an toàn. Thấu hiểu mối liên hệ mật thiết giữa hình thức và công năng, bài viết này của HTWindow sẽ giúp bạn làm rõ cấu trúc từng lớp và những tiêu chuẩn kỹ thuật khắt khe của loại vách kính này.
Vách kính mặt dựng là gì?
Vách kính mặt dựng là một hệ thống bao che không chịu lực của tòa nhà. Chúng được thiết kế để bảo vệ kết cấu bên trong khỏi các yếu tố thời tiết như gió, mưa, và nhiệt độ, đồng thời tối đa hóa tầm nhìn và ánh sáng tự nhiên.
Khác với các bức tường chịu lực thông thường, vách kính mặt dựng được lắp đặt bên ngoài kết cấu chính của tòa nhà (sàn bê tông và cột trụ). Nó được neo giữ vào kết cấu chính thông qua các hệ thống khung nhôm hoặc thép đặc biệt, cho phép kính tự chịu tải trọng của chính nó và tải trọng gió tác động lên bề mặt. Sau đó truyền tải các lực này về kết cấu của tòa nhà.
Vật liệu chính cấu thành nên hệ thống này là kính và khung nhôm hệ chuyên dụng, tạo nên một “bức tường” trong suốt, mang lại vẻ ngoài hiện đại, sang trọng cho công trình.
Ưu điểm của vách kính mặt dựng cao cấp
Vách kính mặt dựng là giải pháp tối ưu cho kiến trúc hiện đại nhờ khả năng cân bằng giữa hiệu suất kỹ thuật và tính thẩm mỹ cao.
- Tối đa hóa ánh sáng tự nhiên: Giúp ánh sáng ban ngày xuyên sâu vào bên trong tòa nhà, giảm nhu cầu sử dụng đèn điện, tiết kiệm năng lượng chiếu sáng.
- Hiệu quả năng lượng cao: Khi sử dụng kính hộp cách nhiệt Low-E, vách kính mặt dựng có khả năng kiểm soát nhiệt độ, giảm thiểu sự hấp thụ nhiệt vào mùa hè và giữ ấm vào mùa đông, tiết kiệm chi phí vận hành hệ thống điều hòa.
- Khả năng cách âm, cách nhiệt vượt trội: Cấu trúc kín khít với gioăng EPDM và kính hộp giúp giảm thiểu tiếng ồn từ môi trường bên ngoài, tạo không gian làm việc và sinh hoạt yên tĩnh, thoải mái.
- Tạo tầm nhìn panorama: Cung cấp tầm nhìn không giới hạn ra cảnh quan xung quanh, mở rộng không gian, nâng cao giá trị thẩm mỹ và trải nghiệm của người sử dụng.
- Độ bền và an toàn cao: Sử dụng kính cường lực, kính dán an toàn hoặc kính hộp, có khả năng chịu được sức gió bão lớn và chấn động cơ học.
- Tính thẩm mỹ và hiện đại: Mang lại vẻ ngoài chuyên nghiệp, sang trọng, đẳng cấp cho các công trình thương mại, tạo nên dấu ấn kiến trúc riêng biệt.
Các loại vách kính mặt dựng phổ biến
Hiện nay, thị trường có 3 hệ thống vách kính mặt dựng chính, mỗi loại có cấu tạo vách kính mặt dựng và phương pháp thi công khác nhau, phù hợp với từng yêu cầu kiến trúc và ngân sách:
Hệ Stick (Hệ thống khung lắp ráp)
Hệ Stick là phương pháp thi công vách kính mặt dựng truyền thống và phổ biến nhất hiện nay. Nó đặc trưng bởi việc lắp đặt các thanh nhôm thành một “khung xương” vững chắc ngay tại công trình, sau đó mới lắp kính và hoàn thiện từng bước.
- Đặc điểm cấu tạo: Khung nhôm (gồm các thanh đứng mullion và thanh ngang transom) được lắp đặt thành khung xương tại công trình trước, tiếp đó mới lắp kính và bơm keo hoàn thiện.
- Ưu điểm: Linh hoạt thi công cho các mặt bằng có hình dạng phức tạp, dễ dàng kiểm soát chất lượng mối nối tại công trường, chi phí thấp hơn các hệ khác.
- Nhược điểm: Hiệu suất cách âm, cách nhiệt không cao bằng Unitized, dễ bị rò rỉ nước hơn nếu kỹ thuật bơm keo tại công trường không đạt chuẩn.
- Ứng dụng: Thích hợp cho các tòa nhà có độ cao trung bình (dưới 20 tầng), các công trình dân dụng và mặt dựng có nhiều góc cạnh.
Hệ Unitized (Hệ thống khung lắp ghép đơn vị)
Hệ Unitized đại diện cho công nghệ tiên tiến nhất trong thi công mặt dựng kính, là lựa chọn bắt buộc cho các tòa nhà chọc trời và dự án cao cấp. Toàn bộ quá trình lắp ráp kính và khung được chuyển về nhà máy để đảm bảo độ chính xác tuyệt đối.
- Đặc điểm cấu tạo: Toàn bộ hệ thống (khung nhôm, kính, gioăng, keo kết cấu) được gia công, lắp ghép và hoàn thiện thành các module (đơn vị) tại nhà máy. Các module sau đó được vận chuyển đến công trình và lắp đặt vào khung xương tòa nhà bằng các khớp nối đặc biệt.
- Ưu điểm: Tốc độ thi công cực nhanh (do chỉ cần treo module), chất lượng hoàn thiện đồng nhất và chính xác cao. Hệ này có khả năng chống thấm tuyệt đối nhờ các khe hở được thiết kế kín nước theo nguyên lý khí áp, hiệu suất cách âm/cách nhiệt vượt trội.
- Nhược điểm: Chi phí vật tư và thi công cao hơn, đòi hỏi máy móc và thiết bị nâng hạ chuyên dụng.
- Ứng dụng: Bắt buộc sử dụng cho các tòa nhà cao tầng (trên 20 tầng), công trình yêu cầu tiến độ nhanh và chất lượng hoàn thiện cao cấp.
Hệ Spider (Hệ thống kính không khung)
Hệ Spider là giải pháp thẩm mỹ cao, tạo ra một mặt phẳng kính gần như trong suốt, loại bỏ tối đa sự xuất hiện của khung nhôm trên bề mặt. Hệ thống này sử dụng các chi tiết kim loại nhỏ để neo giữ kính.
- Đặc điểm cấu tạo: Kính được lắp đặt không sử dụng khung nhôm bao bọc. Kính được cố định trực tiếp vào kết cấu tòa nhà thông qua các chốt giữ kính chuyên dụng (chân nhện) và bơm keo silicone đặc chủng tại các đường ron hở.
- Ưu điểm: Mang lại tầm nhìn trong suốt hoàn hảo, không bị cản bởi khung nhôm, tính thẩm mỹ tối đa, tạo cảm giác không gian mở.
- Nhược điểm: Khả năng cách âm, cách nhiệt kém hơn các hệ có khung (do kính thường là kính đơn hoặc dán, không phải kính hộp), chi phí phụ kiện kim khí cao.

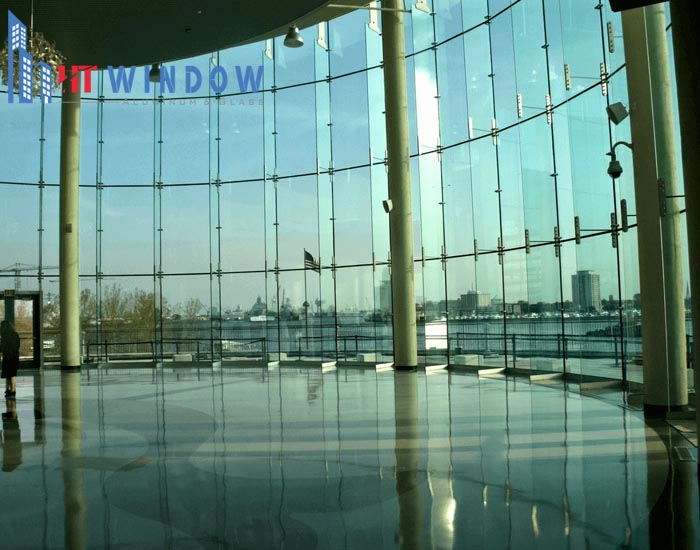

- Ứng dụng: Thích hợp cho mặt tiền tầng trệt, sảnh lớn, showroom, giếng trời hoặc các vách kính trang trí nội thất.
Cấu tạo vách kính mặt dựng
Cấu tạo vách kính mặt dựng là sự kết hợp của nhiều thành phần vật liệu cao cấp, mỗi thành phần đều đóng vai trò kỹ thuật quan trọng:
- Khung nhôm: Sử dụng hợp kim nhôm 6063 T5/T6, độ dày 1.8 – 2.5mm, từ các thương hiệu như Maxpro, Schuco, Reynaers. Khung nhôm sơn tĩnh điện hoặc mạ Anodize ED chống phai màu 20 – 40 năm, chịu lực tốt, không cong vênh. Hệ nhôm (PE70, AWS 75) có gân chịu lực, đảm bảo độ ổn định cho tòa nhà cao tầng.
- Kính: Kính cường lực 8 – 12mm hoặc kính hộp Low-E 18 – 24mm (Hải Long, Việt Nhật), giảm tiếng ồn 40dB, cách nhiệt Uw=1.0 – 1.2 W/m²K. Kính hộp có lớp khí trơ tăng khả năng tiết kiệm năng lượng, phù hợp khí hậu nóng ẩm.
- Hệ thống đố: Hệ lộ đố giữ các thanh nhôm ngang/dọc lộ ra ngoài tạo đường nét mạnh mẽ, phù hợp tòa nhà văn phòng. Hệ giấu đố ẩn thanh đố, mang lại bề mặt kính liền mạch, lý tưởng cho showroom hoặc khách sạn, khiến công trình trở nên sang trọng, đẳng cấp hơn.
- Gioăng EPDM: Gioăng kép cao cấp, độ đàn hồi cao, chống thấm nước, bụi bẩn, đảm bảo độ kín khít 100%. Gioăng EPDM bền 15 – 20 năm, không bị lão hóa dưới tác động UV.
- Keo kết cấu: Keo silicone Dow Corning hoặc 3M, chịu lực cao, chống thấm, liên kết kính và khung nhôm chắc chắn. Keo đảm bảo độ bền 20 năm, không bong tróc.
- Phụ kiện: Vít inox, thanh giằng, chân nhện thép không gỉ (hệ Spider), đảm bảo độ chính xác và an toàn khi lắp đặt.
Cấu tạo này giúp vách kính mặt dựng vừa thẩm mỹ, vừa bền bỉ, đáp ứng tiêu chuẩn quốc tế RC2.
Yếu tố ảnh hưởng đến đơn giá
Đơn giá thi công vách kính mặt dựng có sự dao động lớn và phụ thuộc vào nhiều yếu tố kỹ thuật, chẳng hạn như:
- Hệ thống vách kính: Hệ Unitized luôn có đơn giá cao hơn đáng kể (thường gấp 1.5 – 2 lần) so với hệ Stick, do chi phí gia công tại nhà máy cao hơn, yêu cầu chính xác tuyệt đối và chi phí lắp đặt phức tạp hơn. Hệ Spider (kính không khung) cũng có giá thành cao vì sử dụng phụ kiện thép không gỉ và keo kết cấu đắt tiền.
- Chủng loại kính: Kính là thành phần chiếm tỷ trọng chi phí lớn. Việc lựa chọn kính hộp Low-E (6CL + 9A + 6CL) sẽ có giá cao hơn nhiều so với kính dán an toàn (10.38mm) thông thường. Độ dày và các tính năng đặc biệt như kính cường lực, kính điện, kính màu cũng trực tiếp làm tăng đơn giá trên mỗi m2.
- Công nghệ profile nhôm: Nhôm có cầu cách nhiệt có giá cao hơn 30% – 50% so với nhôm không cầu. Mác nhôm (6063-T5 hay 6063-T6), độ dày profile và nguồn gốc nhôm (trong nước, nhập khẩu) cũng tác động mạnh đến tổng chi phí.
- Yêu cầu kỹ thuật dự án: Các dự án nằm ở khu vực ven biển hoặc vùng thường xuyên có bão lũ sẽ yêu cầu cấu hình kính và profile dày hơn, phụ kiện chống ăn mòn cao hơn, dẫn đến chi phí vật tư tăng. Chiều cao thi công cũng là yếu tố ảnh hưởng, vì thi công ở tầng cao cần thiết bị nâng hạ (gondola) và biện pháp an toàn phức tạp hơn.
- Phụ kiện và keo: Việc sử dụng keo silicone kết cấu (cho hệ Unitized/Spider) hay keo chống thấm thông thường cũng như lựa chọn thương hiệu phụ kiện (thép thường hay Inox 304), đều là các yếu tố nhỏ nhưng cộng dồn lại tạo nên sự khác biệt lớn trong tổng đơn giá.
Quy trình thi công vách kính mặt dựng chuyên nghiệp tại HTWindow
Tại HTWindow, quy trình thi công vách kính mặt dựng được thực hiện theo tiêu chuẩn khắt khe, đảm bảo chất lượng và an toàn tối đa:
- Thiết kế kỹ thuật và lựa chọn hệ thống: Kỹ sư HTWindow tiếp nhận hồ sơ kiến trúc, tính toán tải trọng gió, chuyển vị của tòa nhà và lựa chọn hệ vách kính phù hợp nhất (Stick, Unitized hay Spider). Lập bản vẽ shop-drawing chi tiết từng module và điểm neo.

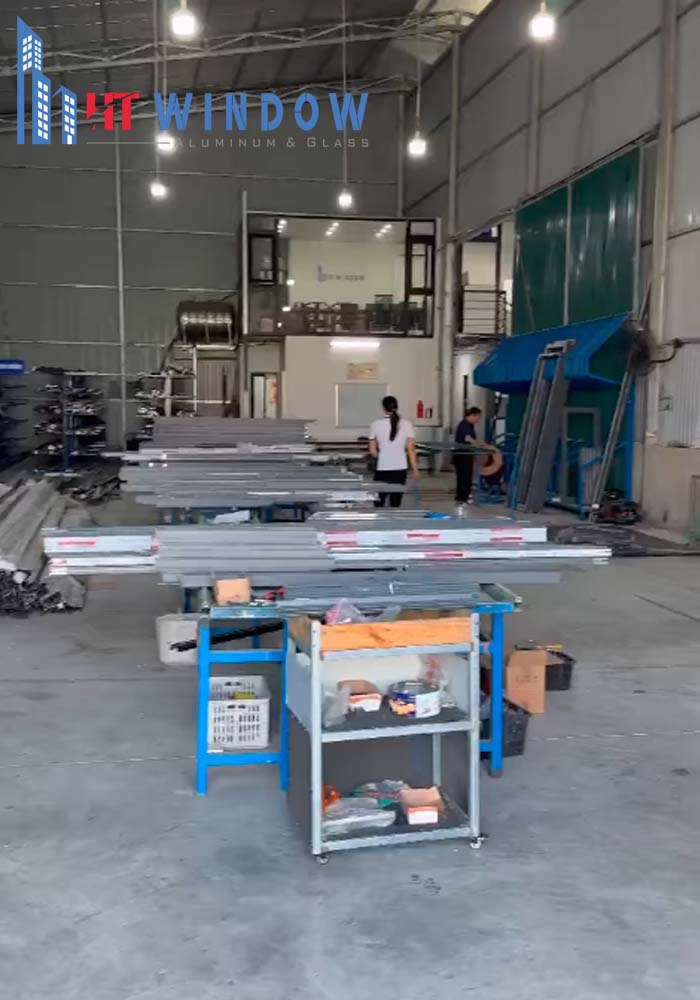

- Gia công vật tư và module tại nhà máy: Profile nhôm được cắt, khoan, phay rãnh tự động bằng máy CNC. Đối với hệ Unitized, các module nhôm và kính được lắp ráp, bơm keo kết cấu và hoàn thiện 100% trong môi trường tiêu chuẩn của nhà máy để đảm bảo độ chính xác và kín khít.
- Lắp đặt hệ thống neo các thanh liên kết: Các thanh liên kết được hàn hoặc bắt vít cố định vào dầm, sàn bê tông của tòa nhà theo đúng tọa độ đã tính toán. Quá trình này đòi hỏi sự chính xác cao để đảm bảo độ thẳng hàng tuyệt đối.
- Lắp đặt khung xương (hệ Stick) hoặc module (hệ Unitized): Với hệ Stick, thanh nhôm đứng (Mullions) được lắp đặt trước, sau đó là thanh nhôm ngang (Transoms) để tạo thành khung xương. Ở hệ Unitized, các module kính hoàn thiện được cẩu lên, đưa vào vị trí và lắp đặt trực tiếp vào hệ thống neo bracket bằng thiết bị nâng hạ chuyên dụng.
- Lắp đặt kính và hoàn thiện gioăng: Kính được đưa vào khung nhôm (hệ Stick) hoặc module (hệ Unitized) và cố định bằng nẹp. Toàn bộ hệ thống gioăng EPDM được chèn kín khít để đảm bảo khả năng kín nước và cách âm.
- Bơm keo và chống thấm: Bơm keo silicone chống thấm vào các đường ron, khe hở trên bề mặt cho hệ stick. Bơm keo kết cấu để liên kết các tấm kính, đảm bảo khả năng chịu lực chính xác cho hệ Unitized hoặc Spider.
- Kiểm tra và bàn giao: Tiến hành kiểm tra độ kín nước bằng thử nghiệm phun nước, độ an toàn cơ học và chất lượng hoàn thiện thẩm mỹ trước khi nghiệm thu và bàn giao cho khách hàng.
> Xem thêm: Nhà máy sản xuất HTWindow
Cấu tạo vách kính mặt dựng là một hệ thống kỹ thuật phức tạp, đòi hỏi sự kết hợp hài hòa giữa vật liệu cao cấp và quy trình thi công chính xác. Việc đầu tư vào vách kính mặt dựng chất lượng không chỉ mang lại vẻ ngoài hiện đại, sang trọng mà còn là giải pháp tối ưu hóa hiệu suất năng lượng và sự thoải mái cho người sử dụng. Hãy lựa chọn đối tác uy tín như HTWindow để đảm bảo công trình của bạn sở hữu những hệ vách kính mặt dựng an toàn, bền bỉ và đạt chuẩn mực kiến trúc quốc tế.
